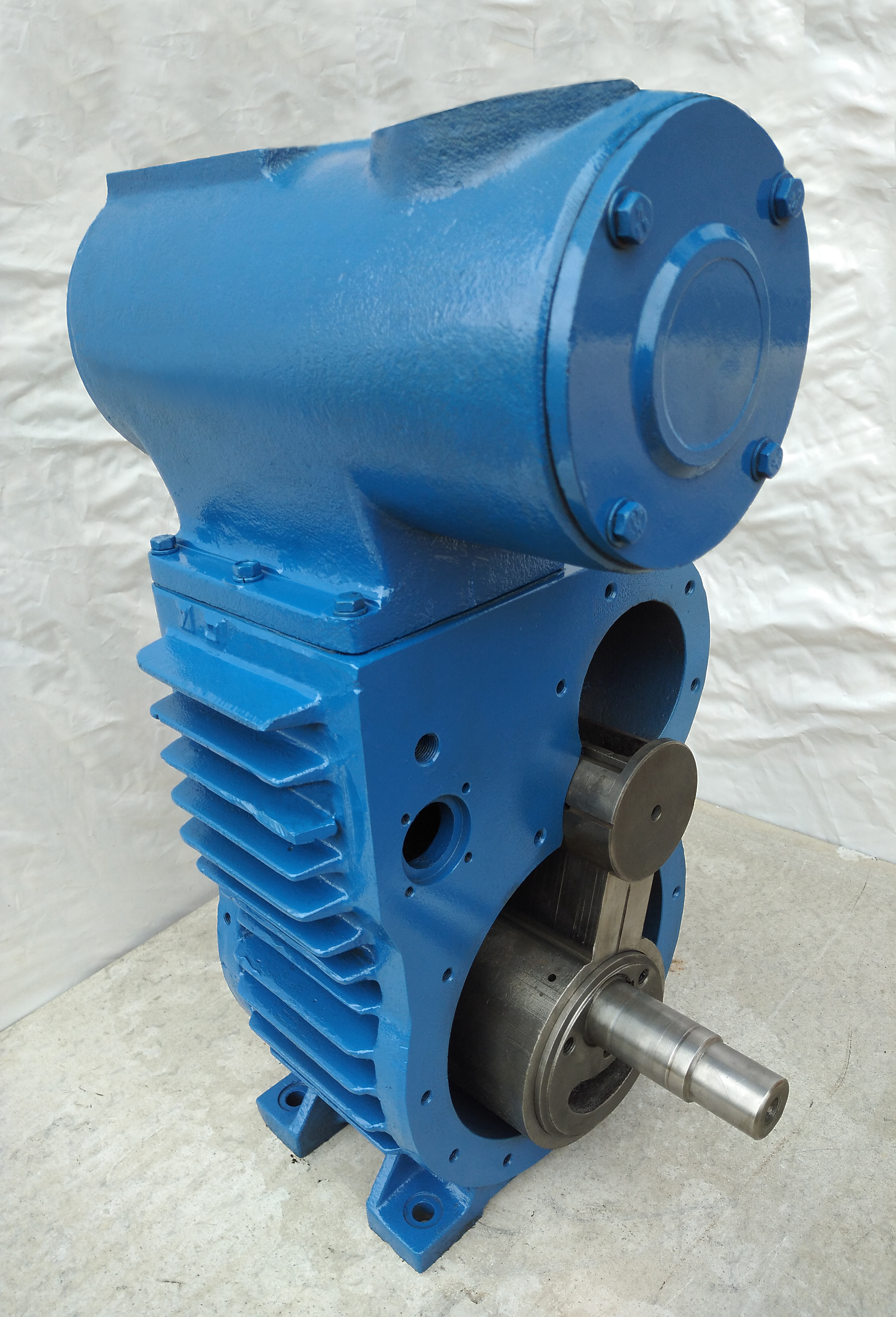

Вакуумный насос АВЗ-20Д произведенный в Беларуси
Золотниковые (плунжерные)* вакуумные насосы и агрегаты АВЗ-20Д относятся к механическим вакуумным насосам объемного действия с масляным уплотнением.
Насос АВЗ-20Д, применяется для откачки воздуха, неагрессивных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, из герметичных вакуумных систем в стационарных установках.
Агрегат типа АВЗ-20Д предназначен для эксплуатации при температуре окружающей, а также откачиваемой среды на входе в насос от 10°С до 35°С.
Агрегаты используются во многих отраслях промышленности для откачки больших объемов до среднего вакуума (1·10-1 …5·10-4 кПа), а также для создания предварительного разрежения в высоковакуумных установках.
Наше предприятие готовится к производству данного типа насосов в Республике Беларусь.
Агрегаты (насосы) не предназначены для откачки сред: взрывоопасных, отравляющих, разъедающих черные металлы и вступающих в реакцию со смазочными маслами, а также для перекачки среды из одной емкости в другую.
Агрегаты (насосы) не предназначены для эксплуатации во взрывоопасных и пожароопасных производственных помещениях.

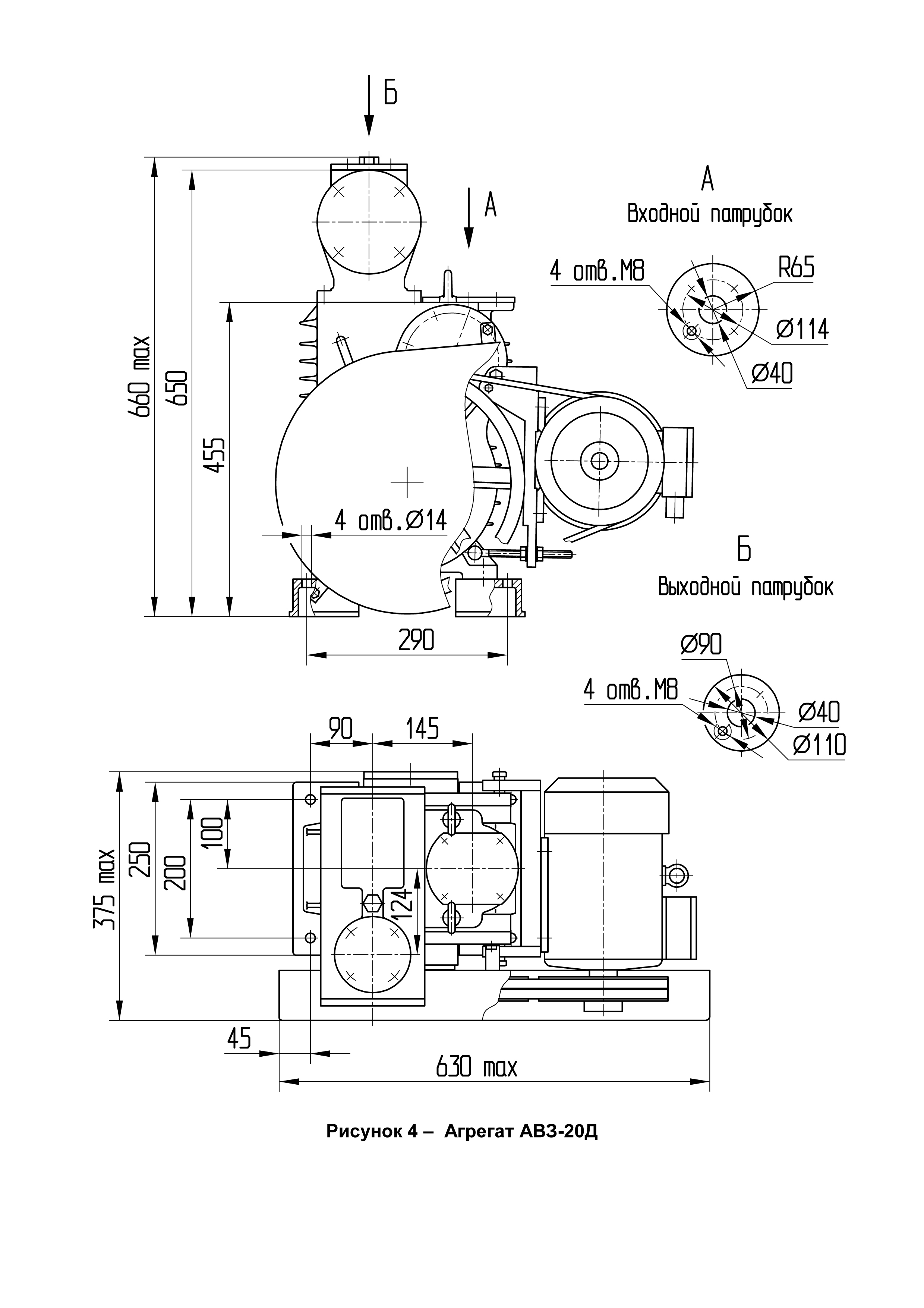

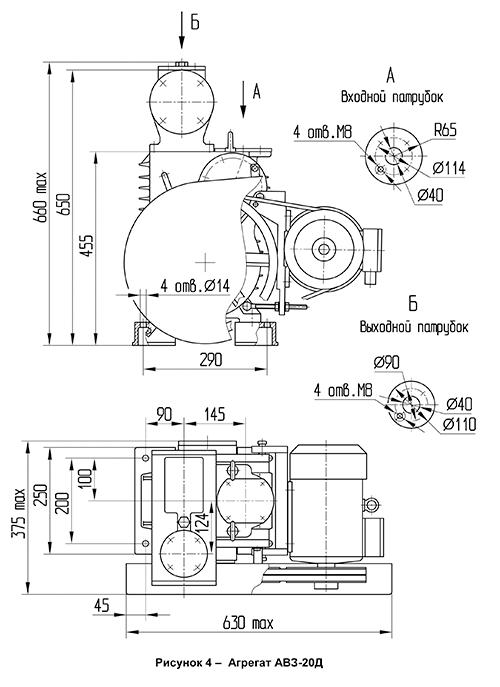

Агрегаты состоят из насоса, двигателя и клиноременной передачи.

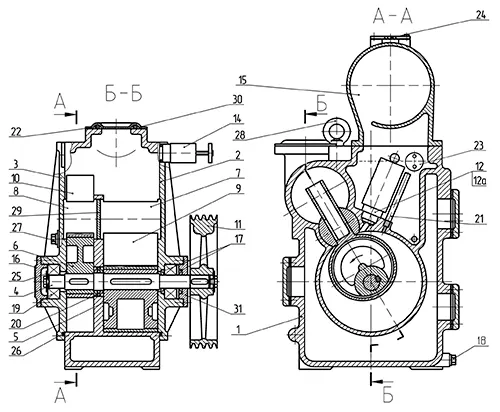

Устройство насосов вакуумных плунжерных приведено на рисунке 1.

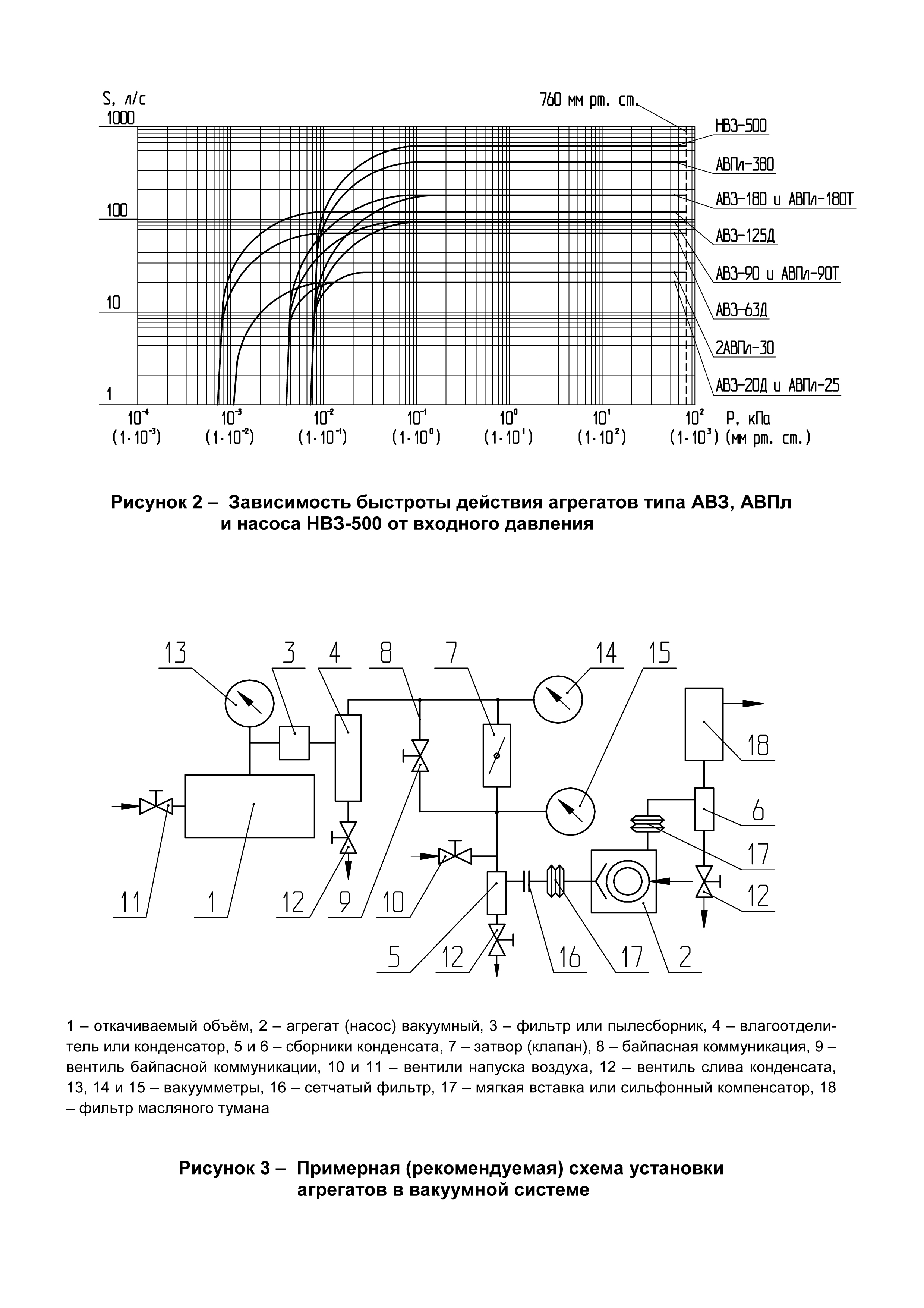

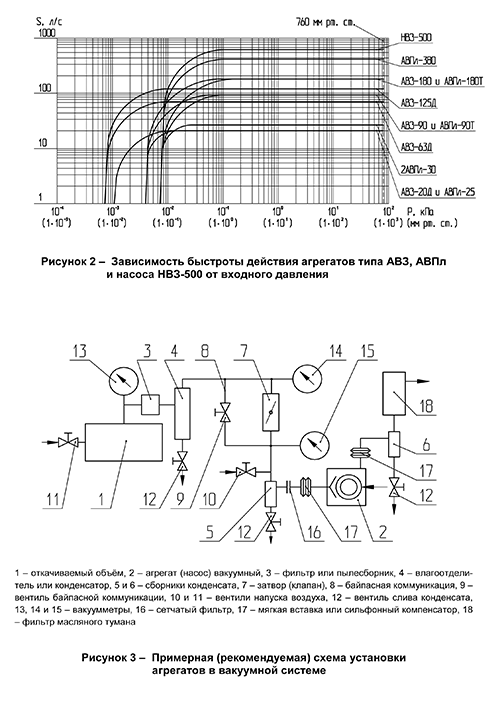

Примерная схема установки агрегатов в вакуумной системе приведена на рисунке 3.
1 – корпус, 2 и 3 – крышки передняя и задняя, 4 – вал, 5 и 6 – эксцентрики, 7 и 8 – направляющие, 9 и 10 – плунжеры, 11 – маховик, 12 и 12a – клапана, 14 – устройство газобалластное, 15 – маслоотделитель, 16 и 31 – крышки, 17 и 20 – манжеты, 18 – пробка слива воды, 19 – подшипники, 21 – трубка заборная, 22 и 26 – уплотнительные кольца, 23 – окно смотровое, 24 – пробка залива масла, 25 – шайба концевая, 27 – пробка слива масла, 28 – рым-болт, 29 – перегородка, 30 – заглушка.
Рисунок 1 – Разрез насоса вакуумного золотникового (плунжерного)
Технические характеристики агрегатов АВЗ-20Д
Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт. ст.), л/с......20
Предельное остаточное давление, кПа (мм рт. ст.), не более:
полное без газобалласта......1,1*10-3 (8*10-3)
полное с газобалластом......6,7*10-3 (5*10-2)
Наибольшее допустимое давление паров воды, кПа (мм рт. ст.)......3,3 (25)
Наибольшее давление запуска......Атмосферное*
Наибольшее рабочее давление, кПа (мм рт. ст.)......7 (52,5)
Средний уровень звука, дБА, не более......74
Рабочая жидкость......Масло вакуумное ВМ-1
Наибольшая температура насоса, оС......80
Количество масла на одну заправку, л......2,1
Расход охлаждающей воды при температуре 20оС, м3/ч, не более.....Воздушное охлаждение
Двигатель:
мощность, кВт.....2,2
частота вращения, об/мин......1500
напряжение,В.....380
Масса, кг, не более......175
*Допускаемое время откачки от атмосферного давления до наибольшего рабочего давления приведено в эксплуатационной документации.
Паспорт на насос АВЗ-20
ТУ на насосы АВЗ

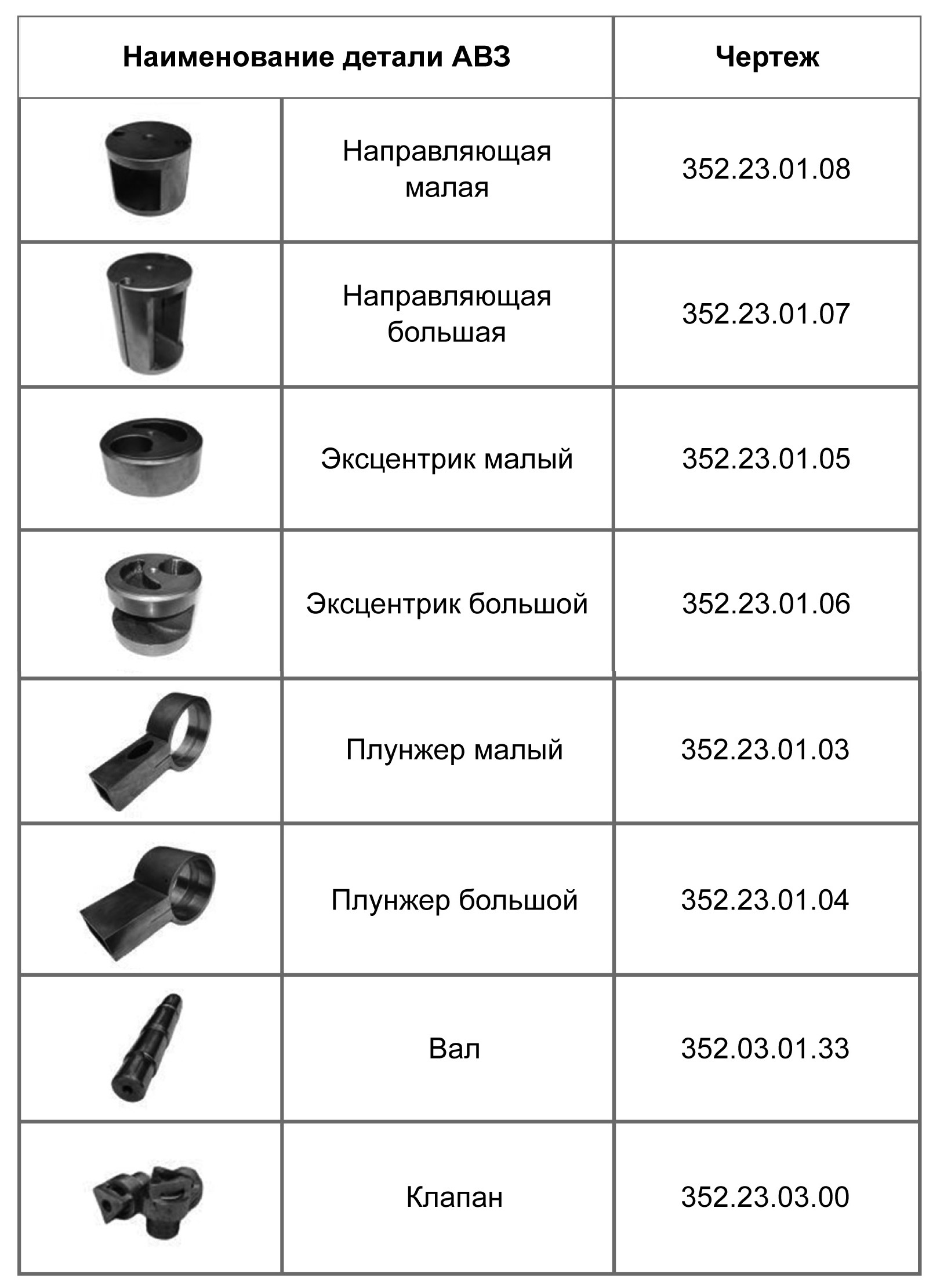

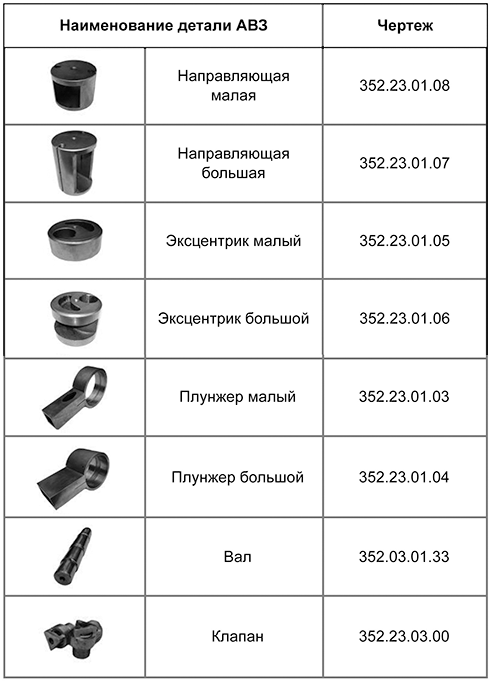

Запчасти к вакуумным насосам АВЗ. Перечень запчастей к АВЗ
К быстро изнашивающимся деталям АВЗ относят чугунные подвижные детали, РТИ и элементы уплотнения стыков и герметизации. К ним относятся: диск, прокладки, большой плунжер, пружины, большой эксцентрик, подшипники, малый плунжер, малый эксцентрик, направляющие, тарелки, клапаны, ремень и прочее.
Запчасти вакуумных насосов АВЗ, которые редко
нуждаются в замене и меняются во время капитального ремонта: вал, основание,
корпус, крышки насоса.
